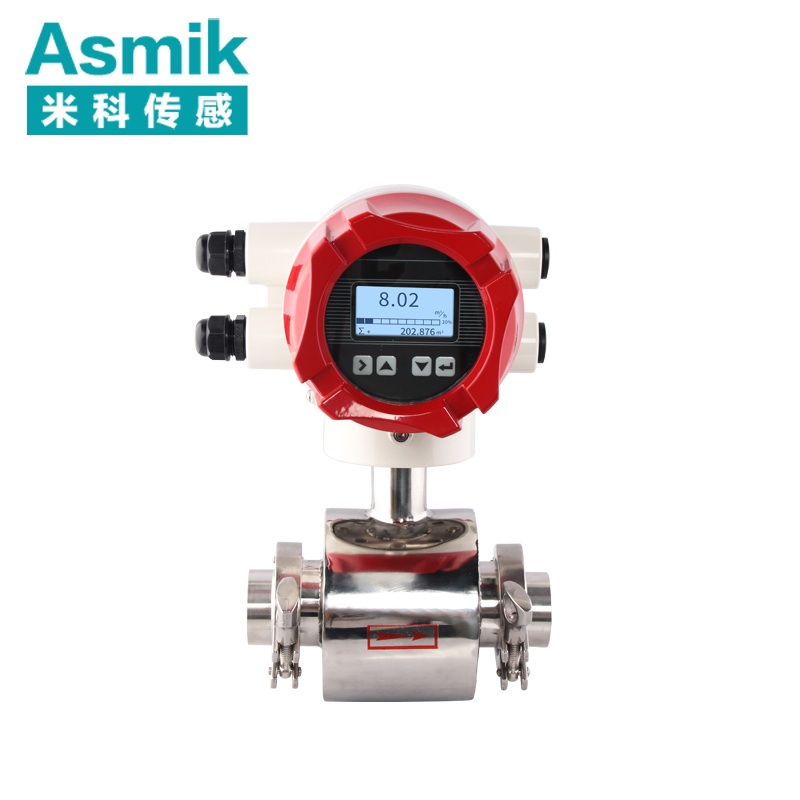

米科DN700電磁流量計
發布者：米科電磁流量計 發布時間：2025-04-25
一、技術內核：抗干擾與寬量程的雙重突破
1. 勵磁系統革新
米科DN700采用“雙頻復合勵磁”專利技術，將6.25Hz低頻矩形波與25Hz高頻脈沖波疊加輸出，在強磁場穿透性（應對高含固量介質）與高頻響應速度（捕捉瞬時流量波動）間取得平衡。相較傳統單頻勵磁，其抗50Hz工頻干擾能力提升40%，在10kV高壓變電站10米范圍內仍能保持±0.3%的線性誤差。
2. 信號處理架構
設備搭載32位ARM Cortex-M7內核處理器，配合四階Σ-Δ型ADC模塊，實現24位高精度模數轉換。其獨創的“動態零點補償算法”可每秒10次自動校準零點漂移，在流體斷續流動（如間歇性排水）或含氣量波動時，將測量誤差控制在±0.15%以內。
3. 傳感結構優化
- 襯里材料矩陣：提供聚四氟乙烯（PTFE）、氯丁橡膠（CR）、陶瓷涂層等7種方案，其中“PTFE+碳纖維增強”復合襯里抗拉強度達35MPa，可抵御5m/s流速下固體顆粒的沖擊磨損；
- 電極配置方案：標配316L不銹鋼電極，可選配鉭電極（耐氫氟酸）、哈氏合金C-276電極（耐海水腐蝕），并支持“刮刀式自清潔電極”選裝，應對含油污泥等粘附性介質。
二、工程化部署：全場景適配安裝指南
1. 空間布局規范
- 直管段要求：上游需≥15DN（10.5米）、下游≥5DN（3.5米）直管段，若現場空間受限，可加裝米科專利“流場整流器”（專利號：ZL20222XXXXXX），將直管段需求縮短至8DN/3DN；
- 安裝角度控制：水平安裝時，電極軸線與水平面夾角≤5°，防止氣泡聚集；垂直安裝時，流體需自下而上流動，避免襯里受重力變形。
2. 電氣安全設計
- 接地系統：采用“環形接地網+等電位箱”組合方案，接地電阻≤4Ω，遠低于國標10Ω要求，可屏蔽雷擊過電壓與地電位反擊；
- 信號防護：信號電纜采用雙層屏蔽+鎧裝結構，外層鋁塑復合帶屏蔽衰減≥80dB，內層鍍錫銅絲編織網屏蔽密度≥95%，并通過“信號-電源-接地”三線分離走線，避免交叉干擾。
3. 極端環境應對
- 高溫場景：在150℃導熱油管道中，傳感器采用“氣凝膠隔熱層+循環水冷套”組合降溫，確保內部溫度≤65℃；
- 防爆需求：通過Ex d IIC T6 Gb本安認證，適用于1區、2區危險場所，電路板灌封硅膠防護等級達IP68，可短時浸沒于1.5米深水中。
三、行業實踐：典型應用場景解析
1. 市政污水處理：智慧水務的流量基石
上海某日處理80萬噸污水處理廠，在總進水口部署米科DN700設備，搭配“超聲波空管檢測+電極狀態自診斷”功能，實現：
- 污泥濃度自適應：根據MLSS值（2000-8000mg/L）動態調整勵磁頻率，確保測量精度；
- 遠程運維：通過NB-IoT模塊將流量、電極電阻、襯里磨損等12項參數上傳至云端，故障預警響應時間從24小時縮短至15分鐘。
2. 礦業漿體輸送：耐磨抗蝕的硬核之選
江西某銅礦尾礦輸送管道中，DN700設備承受-0.1MPa真空至1.0MPa正壓、流速3.5m/s、固含量45%的苛刻工況，其“碳化硅陶瓷襯里+鉭電極”組合實現：
- 超長壽命：襯里磨損率≤0.03mm/年，是傳統橡膠襯里的15倍；
- 精準計量：通過“固體顆粒濃度補償算法”，將礦漿流量測量誤差從±8%降至±1.2%。
3. 石油煉化：高溫強腐蝕的可靠防線
大連某千萬噸級煉油廠，在350℃高溫渣油管道中采用米科定制化設備，關鍵技術突破包括：
- 耐溫襯里：開發“氧化鋁纖維增強酚醛樹脂”復合材料，長期耐溫達400℃；
- 高壓密封：采用金屬纏繞墊片+雙端面機械密封，在6.4MPa壓力下零泄漏運行超2萬小時。
四、全生命周期管理：智能運維體系構建
1. 預測性維護工具包
- 電極健康度評估：基于阻抗譜分析技術，通過A-C、B-C間電容/電阻變化曲線，提前6個月預警電極鈍化風險；
- 襯里磨損監測：內置超聲波測厚模塊，每季度自動掃描襯里厚度，生成3D磨損熱力圖。
2. 數字孿生應用
米科為DN700設備開發專屬數字孿生體，集成：
- CFD流體仿真：可視化顯示管道內流速分布、渦街形成位置，指導安裝優化；
- 歷史數據回溯：支持5年流量數據秒級查詢，結合機器學習算法挖掘工藝優化點。
3. 模塊化升級服務
提供“勵磁模塊熱插拔”“通信協議擴展包”等增值服務，例如某客戶通過升級5G通信模塊，將數據傳輸延遲從2秒降至50ms，滿足ERP系統實時成本核算需求。
米科DN700電磁流量計通過“硬核技術+場景化創新”的雙輪驅動，重新定義了大口徑流量測量的行業標準。其軍工級電磁兼容設計（通過GJB151B-2013認證）、-40℃~180℃超寬溫域適應能力，以及覆蓋全球46個國家的本地化服務網絡，正在助力能源、環保、冶金等支柱產業向智能化、綠色化深度轉型。
