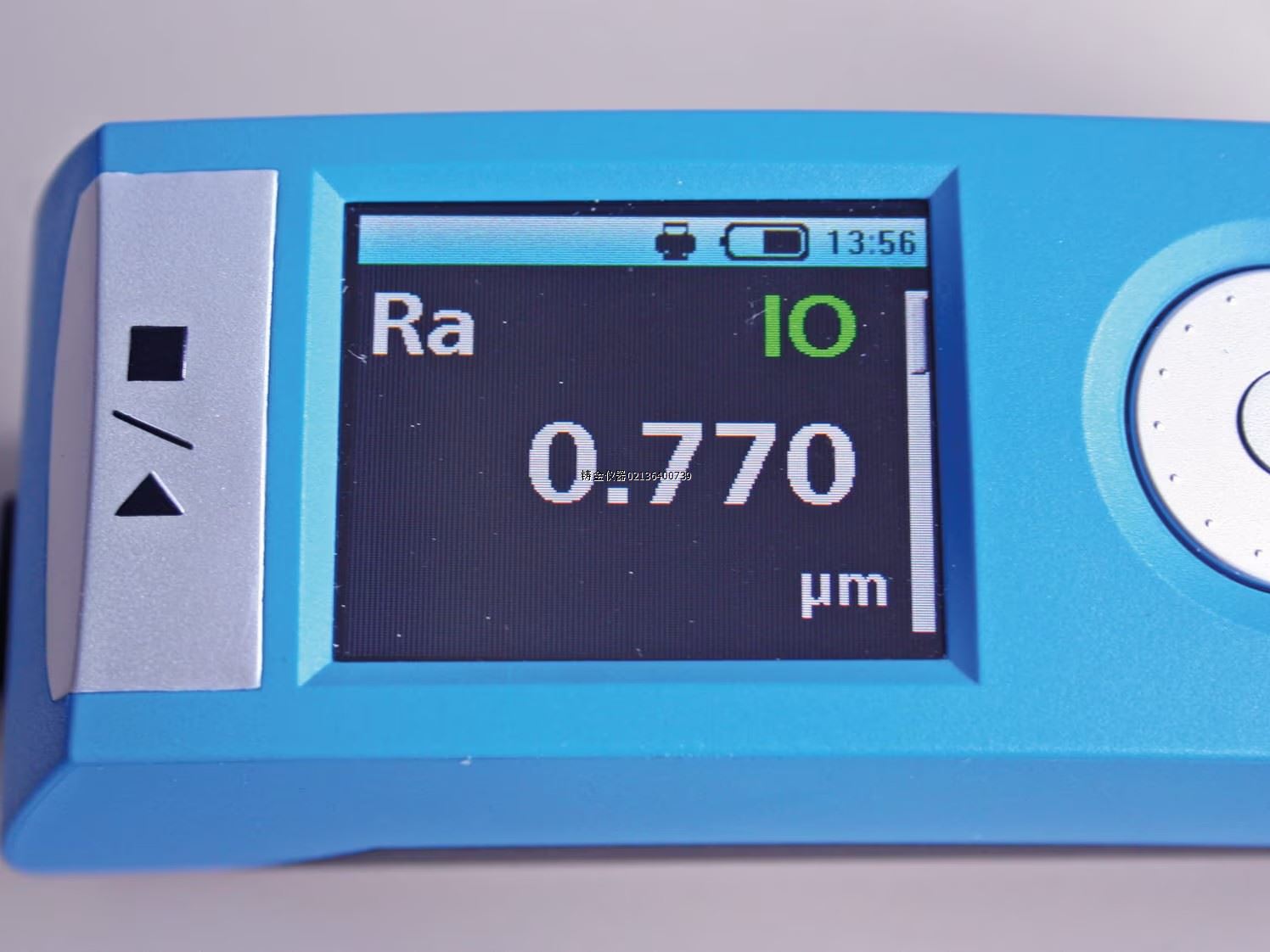

W5 測量儀

W5 測量儀的粗糙度測量可靠且高度精密，令人印象深刻。系統可以準確定位在工件上，而且不會滑動。它的重量很輕，采用緊湊設計，這意味可將其輕松用于移動應用場合。該測量儀配備電池組，這意味著即使頻繁使用也不會讓您失望：可為過 800 次測量持續提供電力。

可以輕松快捷地更換粗糙度探頭（測量探頭），這意味著 W5 可以用于執行無數不同的測量任務。該測量儀采用直觀的觸控式滾輪和彩色顯示屏，使用起來非常容易。

此外，還可以選擇使用打印機擴展該測量系統。這兩個組件可以通過新的藍牙 (Bluetooth®) 技術輕松相連，讓您可以在現場打印出測量結果，而無需額外的連接電纜。

優點：

高測量質量：堅固耐用、 已校準的粗糙度探頭

緊湊且重量輕：采用緊湊設計且重量只有 270 克，因此非常便于攜帶

持久耐用且采用無線方式：只需充滿電就可以多進行 800 次測量；可通過藍牙 (Bluetooth®) 技術打印出測量結果

易用：直觀的圖形用戶界面和觸控式滾輪

清晰：寬大的彩色顯示屏，可輕松讀取公差評價結果

存儲器容量大：5 個測量程序，100 個輪廓或 10,000 次測量

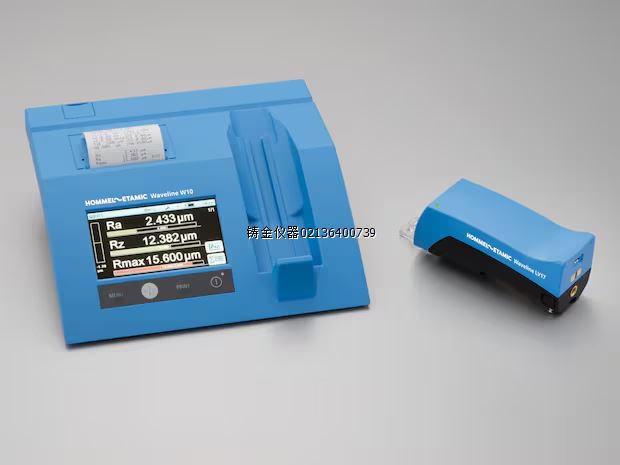

W10 測量儀

W10 測量儀非常適合用于進行移動式粗糙度測量，讓您可以在過程本身中監測工件的表面質量。這款實用的測量系統具有廣泛的功能。它在橫向探測期間以及架空位置和垂直位置中提供可靠且精密的測量。集成的粗糙度標準支持快速測試測量儀，尋求始終獲得非常高的精密度。
W10 具有集成的熱敏式打印機，這意味著可以立即記錄測量結果?？梢粤⒓创蛴〕龉钤u估、輪廓、Abbott 曲線和統計數據。該測量儀提供了七個不同的程序，以及用于測試測量儀的選項。所有功能均可通過現代且易于使用的彩色觸摸屏進行操作。無需進行長時間的培訓，因此可節省您的時間和資金。
此外，還可以選擇使用 EVOVIS 移動評估軟件擴展該測量系統。這款基于 PC 的軟件是專門為移動式測量儀的，大地擴展了粗糙度測量功能。它以在線和離線模式運行，支持您選擇測量條件。您還可以自動保存打印表格。

優點

• 高精度：精密測量所有常見的粗糙度參數
• 符合標準：滿足標準的要求
• 多功能：支持進行橫向探測以及架空位置和垂直位置的測量
• 實用：以無線的方式進行測量；LV17 掃描單元集成充電座
• 易用：直觀、現代的觸摸屏
• 清晰：具有公差評估和表面輪廓的結果視圖

W15

W15套裝可以在所需位置靈活測量表面粗糙度。方便的掃描單元由于內置的支撐棱鏡而可靠地放置在工件上，尋求準確測量。

伸縮三腳架腿和橫梁上的三點支撐使儀器能夠輕松調整到所需的測量位置，無論是水平還是垂直。對于低表面、槽內、凹槽或兩個護圈之間的測量，探針還可以在無需重新調整的情況下旋轉90°。配備多種滑動探針，Waveline W15系統能夠完成所有常見的表面粗糙度測量任務。作為一種選擇，該系統可以輕松擴展，以創建用于或測量室的緊湊型測量站。

測量和評估使用PC控制的Evovis Mobile Standard軟件進行。粗糙度測量結果的清晰展示、參數和輪廓的導出、可選的統計界面以及各種打印和存儲選項尋求了用戶友好的評估。

系統特點

實際應用：集成啟動按鈕的便攜式水平儀，可單手操作

無線： 數據傳輸通過 藍牙® 接口

高度準確：所有常見的粗糙度參數都可以準確測量

符合標準： 符合和標準的要求，包括新的ISO 21920系列標準

多功能： 可在所有位置和姿態測量，包括上方、垂直或橫向探測模式

評估： Evovis Mobile 標準測量與評估軟件

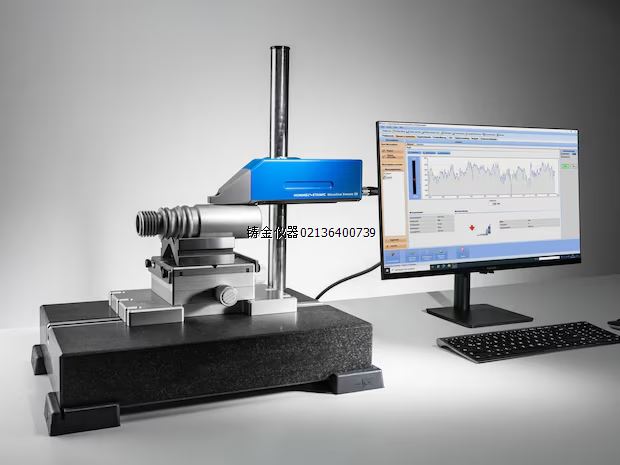

W40

憑借其方便的Waveline Xmove 20掃描裝置，Waveline W40系列提供了靈活的選項，用于測量所有常見的表面粗糙度、波度和輪廓參數。集成的啟動按鈕和電動探針降下使探針的自動定位變得簡單直觀。

掃描單元可以輕松地在所有位置和姿態進行測量——即使在上方使用為此目的提供的探針進行測量。它可以選配用于緊湊的測量站，或直接放置在大型工件上進行測量。

測量和評估使用PC控制的Evovis Mobile Standard軟件進行。測量結果的清晰顯示、參數和配置文件的導出、可選的統計接口以及各種打印和存儲選項尋求用戶友好型評估。

系統特點

• 實用： 集成啟動按鈕的便攜式水平儀，可單手操作
• 高度準確：所有常見的粗糙度、波度和輪廓參數都可以準確測量
• 符合標準： 符合和標準的要求，包括新的ISO 21920系列標準
• 多功能： 可在所有位置和姿態下測量，包括頭頂（取決于探頭）
• 綜合： 支持大量的 參考平面和滑動探針
• 自動： 電動高度調節，用于探頭的自動定位和提升
• 評估： Evovis Mobile 標準測量與評估軟件

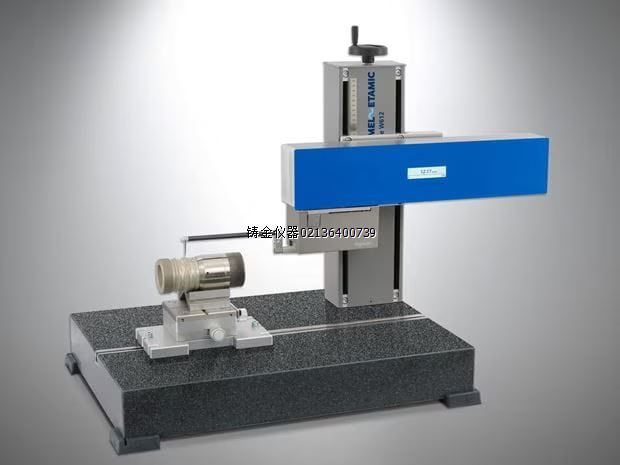

W600粗糙度和輪廓測量系統

W600粗糙度和輪廓測量系統操作簡便，具有手動高度調整、多種安裝選項和高測量質量，是靠近進行測量的伴侶。

系統特點

• 通用、易于使用的測量系統
• 由于機械結構穩定，測量質量高
• 特的掃描概念，尋求測量點的佳可達性
• 現代高分辨率觸覺探頭
• 用于TKU400或Digiscan探針系統的表面粗糙度或輪廓測量的接口
• 快速更換適配器QCA能夠通過自動探針識別實現快速探針系統更換，同時減少重新設計的時間
• 復雜的探針臂技術
• 帶磁耦合的探頭臂用于快速和輕松更換探頭臂
• 所有配備RFID芯片的輪廓探針臂，簡化校準并實現自動配置
• 由于特的跨距單元概念，測量點可以自由訪問。
• 以后可以擴展測量系統

W800

W800系列測量儀器專為在工業過程中進行粗糙度和輪廓測量而?，F(xiàn)代技術與簡單操作相結合，在設計各種測試過程時提供了高度的性。系統能夠自動識別智能測試臂，并設置佳的測量條件。

錯誤操作和錯誤測量是如此的不可能發生。其結果是在短時間內獲得對可靠的測量結果：和面向未來的質量力求的基礎。

W800-測量系統 特別適用于手動或半自動測量循環，用于不同的工件和測量任務。

W900

W900系列專為高精度領域的測量任務而，例如在自動化工藝鏈的環境中。該系列擁有兩個接口，用于連接用于表面粗糙度測量和輪廓測量的傳感器系統，并且可選附加軸以實現測量過程的自動化。傳感器系統的排列和的送進概念尋求了對測量點的佳訪問。

W900測量系統特別適用于自動化測量過程的環境，以實現特別快速和準確的結果。通過其測量軸，它們在復雜測量任務中力求了較短的測量周期，從而滿足對測量技術的高要求。高精度的推進系統與納米掃描掃描系統結合，用于組合粗糙度和輪廓測量，提供了的測量精度。

系統特征

• 的總體解決方案與快速的測量技術
• 高靈活度，動態測量
• 的測量精度與納米掃描掃描系統相結合
• 廣泛的CNC控制測量過程自動化可能性
• Dualer 雙系統操作，帶有在推桿前端額外錄制的粗糙度觸覺系統；也適用于可選的旋轉模塊
• 可選的，電機式傾角調整裝置，用于準確調整傾角和自動調整鍵至工件平面。
• 測量柱帶有線性標尺，分辨率0.1 μm，用于測量探頭Z測量區域外的垂直距離；需要帶有雙探頭尖的探頭臂
• 附加的，用于自動天頂搜索、地形測量和工件定位的電機Y軸或X-Y軸組合
• 可選旋轉軸用于對圓柱形工件在周向和軸向方向進行粗糙度測量

Formline F900形狀測量系統

Formline解決方案即使在環境中也能實現高測量精度。同時，由于用戶友好的軟件，它們易于操作，并且通過廣泛的配件可以適應眾多的測量任務。

型面測量系統為型面、粗糙度和扭曲度測量提供了一種解決方案。它們配備了高精度的氣浮轉臺，并且非常堅固。它們既適用于系列中的測量任務，也適用于測量室中經常更換的測量任務。

這些系統提供了高度的自動化，具有自動工件對準和數控控制的測量軸。通過可選的傾斜和旋轉模塊，即使難以到達的探測位置也能在數控運行過程中到達，而無需中斷。

配備可選的雙探針臂，這些數控測量儀還可以進行粗糙度、波度和扭曲度的測量——所有這些都在一個設置中完成。

• 形狀、跳動和位置公差的測量，例如圓度、平面度、圓柱度或總徑向跳動
• 確定錐度、凸度或主要圓形波浪等特定特征
• 可選粗糙度、波度和扭曲度測量
• 磁性探針耦合用于快速更換探針臂
• 可轉換的雙尖探針系統用于形狀和粗糙度

Formline F900 質量控制中的準確和自動化測量

亮點

• 由于非?？焖佟⑷詣泳又泻驼{(diào)平以及CNC控制的測量軸，節省時間
• 靈活使用，帶有自由探針系統，能夠在單次夾緊操作中測量C、Z和R方向的形狀、粗糙度、波度和扭曲。
• 垂直測量軸的高度：350、550 或 900 毫米
• 減震儀器臺，帶有用于PC和系統電子設備的容器
• 磁性探針臂連接器，用于快速更換探針臂并在碰撞時提供保護
• 通過全自動探頭定位、全自動化、可自由調整的探頭力和可逆掃描方向，靈活訪問外部/內部測量位置

系統特點

• 高精度空氣軸承旋轉工作臺，具有出色的剛性，尋求一致的高精度
• 在R/Z軸上具有0.1 μm的高分辨率和在C軸上具有360,000個點
• 集成線性刻度和主動電平控制
• CNC控制的電動傾斜和旋轉模塊用于全自動測量
• 雙尖探針系統可以在CNC運行過程中從形狀切換到粗糙度。
• 對于粗糙度測量，探針臂在任何位置的探測力都可以根據標準進行編程。
• 具有高分辨率和非常低干擾的軸
• 通過3球系統自動使探針臂與垂直方向?qū)R
